Schémas de cablage électrique et boite à fusibles

Equipement électrique de la VW-Porsche 914

Attribution fusibles jusqu'aux modèles 1973 inclus	Attribution des fusibles à partir du modèle 1974
Symb. & Amp No. Electrical Item 1 Plein phare, gauche 2 Plein phare, droit 3 Code, gauche 4 Code, droit 5 Feux de position, gauche 6 Feux de position, droite 7 Feux de plaque 8 Essuie-glace, Klaxon, Ventilation, Allume-cigare 9 Clignotants, Feux de recul, feux de stop 10 Feux additionnels 11 Warning, Eclairage intérieur 12 Moteurs d'ouverture des phares	Symb. & Amp. No. Electrical Item 1 Plein phare, gauche 2 Plein phare, droit 3 Code, gauche 4 Code, droit 5 Feux de position, gauche 6 Feux de position, droite 7 Feux de plaque 8 Essuie-glace, Klaxon, Ventilation, Allume-cigare 9 Clignotants, Feux de recul, feux de stop 10 Feux additionnels 11 Warning, Eclairage intérieur 12 Moteurs d'ouverture des phares



Schéma de cablage 914 1970 - 1972	Schéma de cablage 914 - 1973
Schéma 1 (PDF)	Schéma 1 (PDF)
Schéma 2 (PDF)	Schéma 2 (PDF)
Boitier AR (PDF)	Boitier AR (PDF)

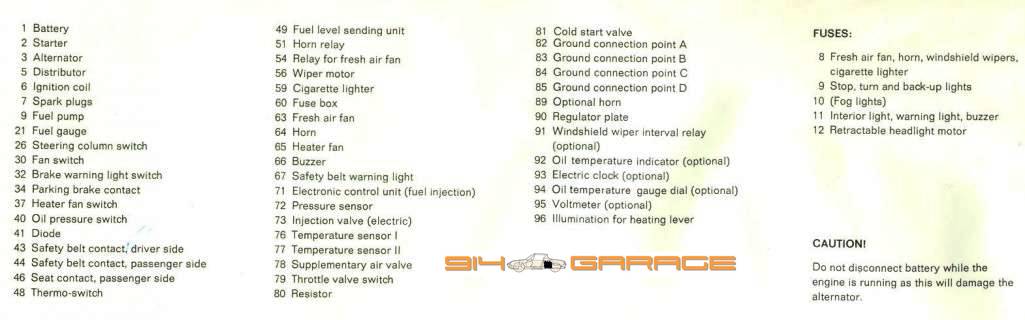

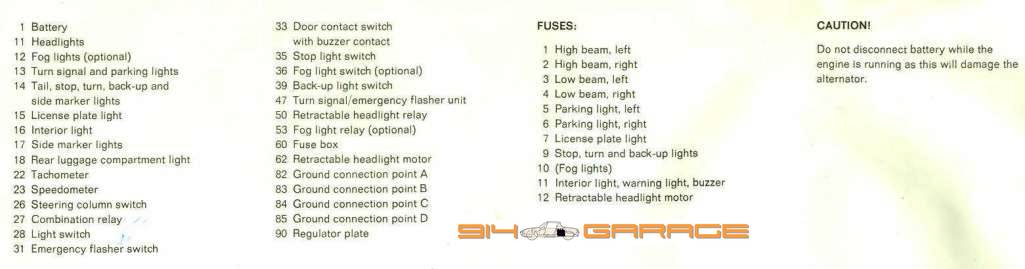

Légende	Legende
